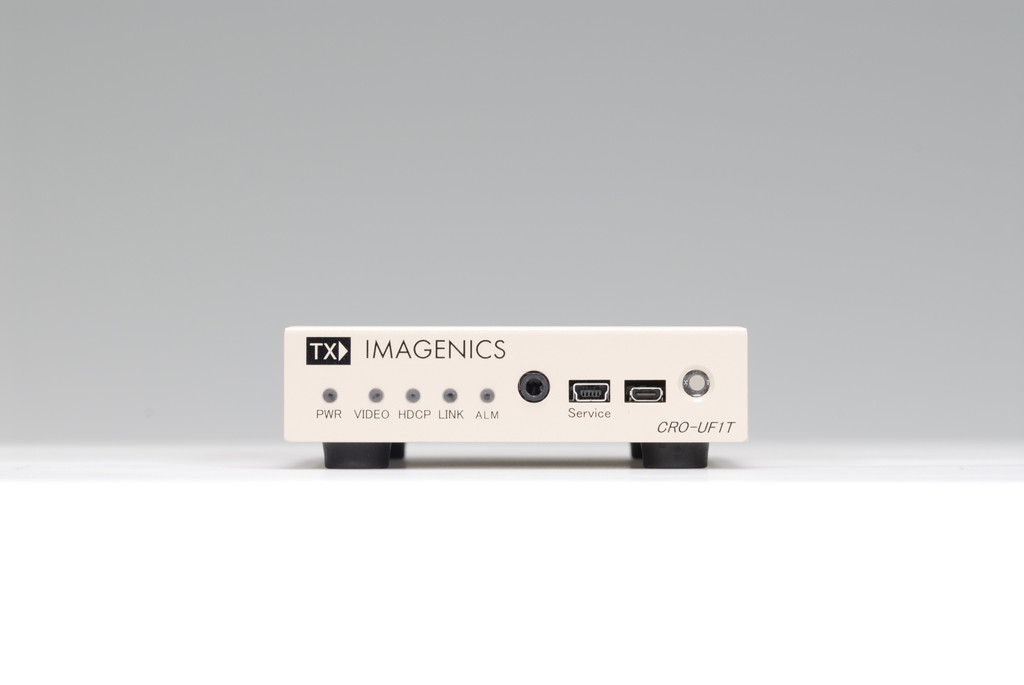

CRO-UF1T4K HDMI (DVI) 光延長器（マルチモード）送信器

198,000円（税抜価格 ）
映像音響用語集
マルチモード光伝送による 4Kフルスペック対応 HDMI光ファイバー送信器

CRO-UF1Tは、HDMI2.0の4K@60Hz(4:4:4)の非圧縮映像を最大300mまでマルチモード光ファイバコード1本で伝送する光送信機です。
ケーブル変換等によりDVI信号でも使用可能です。HDMI/DVI信号へのアナログ音声を重畳するエンベデッド対応　(DVIの場合はHDMI1.4に自動変換して出力)。
RS-232C信号は双方向で通信可能です。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • マルチモード光ファイバコード1本で映像、アナログ音声、RS-232Cを同時に伝送可能。
  • 4K映像(YPbPr4:4:4/60Hz/18Gbps)を非圧縮で300m伝送(OM3光ファイバ使用時)
  • HDCP(著作権保護)付VIDEO信号(HDMI、DVI)に対応
  • 音声エンベデッド機能：アナログ音声2CHをリニアPCMに変換してHDMIに重畳
  • 音声デエンベデッド機能：HDMI音声(リニアPCM 2CH)を分離後アナログ音声に変換して出力※出力するHDMI音声チャンネルは(CH1/CH2, CH3/CH4, CH5/CH6, CH7/CH8)から選択可能
  • DCプラグロック機構(抜け止め防止)付きACアダプタ添付
※多段接続出来ません(送信器→受信器の1段構成です)
電源はACアダプタより給電
本製品のラックマウント/壁取付金具について
4K信号方式 TMDSクロック ：25 MHz ～ 340 MHz

ピクセルクロック ：25 MHz ～ 600 MHzデータレート ：0.75～ 18 Gbps

HDCP ：1.4/2.2

対応解像度 ：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit　など

入力信号が 4K60p 4:2:2 36bit、 4K30p 4:4:4 36bit (4K解像度のディープカラー)の場合は、出力時は24bit となります。
映像入出力 HDMI Type A 19 ピンコネクタ 入力 1系統 HDMI Type D 19 ピンコネクタ　出力 1系統 (インフォメーション画面出力専用)

4K,D1～D5相当のHDMI信号および、640 × 480 ～ 4,096 × 2,160までのPC信号にも自動対応

入力ケーブル長 3m (弊社HDMIケーブル使用時)
適合光ファイバ、コネクタ仕様 ファイバ種別：GIマルチモードファイバ

カテゴリー、コア径、クラッド：OM4、OM3、OM2相当時50 μm/125 μm（寸法は参考値）

心数：1

研磨：PC研磨

コネクタ：SCコネクタ
光入出力 光出力レベル：12 dBm 最大 (平均パワー) レーザ発振波長：770 nm ～ 990 nm

コネクタ：SC型

接続光ファイバ：マルチモード光ファイバコード (50 / 125 μm) カテゴリ OM4 , OM3, OM2 相当

レーザ安全性：Class 1M (JIS C6902 IEC60825-1)

伝送距離(参考値) ：

OM4, OM3マルチモード光ファイバ使用時：

　PC(VESA),D5(FHD)など　6Gbpsまでの映像 ～ 1000 m

　4K30, 60(420)など　10.2Gbpsまでの映像 ～ 500 m

　4K60(422,444)など　18Gbpsまでの映像 ～ 300 m

OM2マルチモード光ファイバ使用時：

　PC(VESA),D5(FHD)など　6Gbpsまでの映像 ～ 400 m

　4K30, 60(420)など　10.2Gbpsまでの映像 ～ 200 m

　4K60(422,444)など　18Gbpsまでの映像 ～ 100 m
音声入出力 音声周波数特性 : 20 Hz ～ 20 kHzにて、－1 dB ～ ＋1 dB

音声S/N比 : 80 dB以上 (1 kHzのA特性フィルター通過、基準 －10 dBu出力時)

音声歪率 : 0.1 %以下

音声サンプリング : 24 bit 48 kHz リニアPCM方式

最大入出力レベル : ＋10 dBu (HDMIエンベデッド音声出力 0 dBFS時)

デエンベデッド音声出力は、HDMI信号内の1CH/2CH, 3CH/4CH, 5CH/6CH, 7CH/8CHのペアから選択可能

入力端子 ：－10 dBu 約30 kΩ ステレオミニジャック φ3.5 不平衡 2チャンネル　1系統
RS-232C 端子形状 D-SUB9(オス) 全二重(双方向)通信 1系統

フロー制御 : ハードウェア, なし / データビット長 : 8 bit / ストップビット長 : 1 bit /ボーレート :
9.6kbps,19.2kbps, 38.4kbps　/ パリティー : なし, EVEN
内蔵機能 プラグアンドプレイ機能(エミュレート用EDID内蔵、外部EDIDパススルーもしくはコピー・保持機能)、アナログ音声のエンベデッド機能、デエンベデッド音声のアナログ出力機能、動作状態のインフォメーション画面表示機能
電源 / 消費電力 DC 5 V 1.2A 6W(最大)
外形寸法 幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く)
質量 約 500 g
付属品 AC100V 27VA 50Hz・60Hz 国内専用ACアダプタ 各1台(5 V 2.3A出力 ロック付き)HDMI抜け止め金具(CL-1)+結束バンド 各一式HDMI抜け止め金具(CL-1)は、取り付けるHDMIコネクタの厚さによって抜け止め機能を得られない場合があります。
販売開始年月 2019年1月
  1. 製品の詳細仕様は、「仕様書」「取扱説明書」にてご確認ください。
  2. 多段接続出来ません(送信器→受信器の1段構成です)
カタログ
外観図
コマ図
仕様書
取扱説明書

ラックマウント金具本製品のラックマウント/壁取付金具の詳細

※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。

ACアダプタ / 電源供給ユニット

※ACアダプタは製品に１個付属しております。

HDMIケーブル

  • UHP
    シリーズ

    (斡旋商品)

    ※4K60p(4:4:4)18G対応です。

対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
※掲載価格は2023年1月受注分からの新価格です。
長さ(m) 型式 税抜価格(円)
2 UHP-2 7,200
3 UHP-3 8,400
5 UHP-5 10,800
仕様書
