DM-C4KHDMIプラグアンドプレイ エミュレーター

34,000円（税抜価格 ）
映像音響用語集
VESA-4Kまでを網羅したケーブル補償機能付きHDMI EDIDエミュレーター

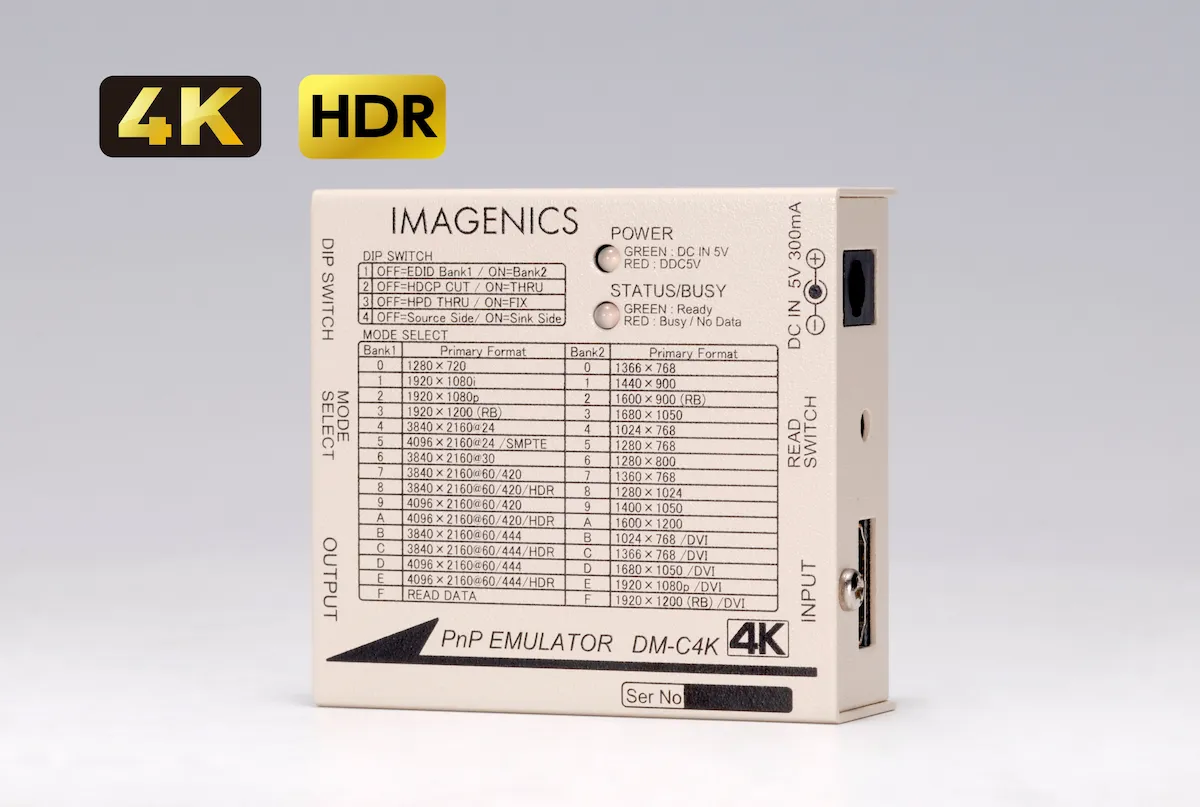

DM-C4Kは、4K解像度のHDMI信号に対応したプラグアンドプレイエミュレーターです。
モニターなどの表示装置に代わってEDID情報を信号源との間で代替通信します。またケーブル補償機能の搭載により、4K HDMI信号を延長配線が可能です。
MACやSTBなどのソースへHDCPを付けずに出力指示するHDCP CUT機能も対応。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 4K＠60/4：4：4のHDMI信号に対応しています。
  • 31種類のEDIDがあらかじめプリセットされています。
  • 外部のモニターやプロジェクターなどからEDIDを読み取って記憶し、その情報を使用することができます。
  • HDCP1.4/2.2に対応しています。またHDCP機能が不要な時は、HDCPをカットすることもできます。（HDCPをカットするとHDCPで保護されたコンテンツは視聴できません。）
  • HDR、Deep Color、CECスルー機能に対応しています。
  • ケーブル補償機能の搭載によりHDMI信号の長距離伝送が可能です。
  • 小型、軽量、低消費電力設計です。
4K信号方式 TMDSクロック ：25 MHz ～ 340 MHz
ピクセルクロック ：25 MHz ～ 600 MHz
データレート ：0.75～ 18 Gbps
HDCP ：1.4/2.2
対応解像度 ：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit　など
映像信号方式 TMDS シングルリンク信号（HDMI 信号およびDVI 信号）
対応解像度 480i ～ 1080p、4K（@60/4：4：4） / VGA ～ UXGA およびWUXGA(Reduced Blanking)
HDCP 1.4 / 2.2 対応
（HDCP のスルーおよびカット機能搭載。※HDCP をカットするとHDCP で保護されたコンテンツの視聴はできません）
HDR 対応、Deep Color 対応、CEC スルー対応

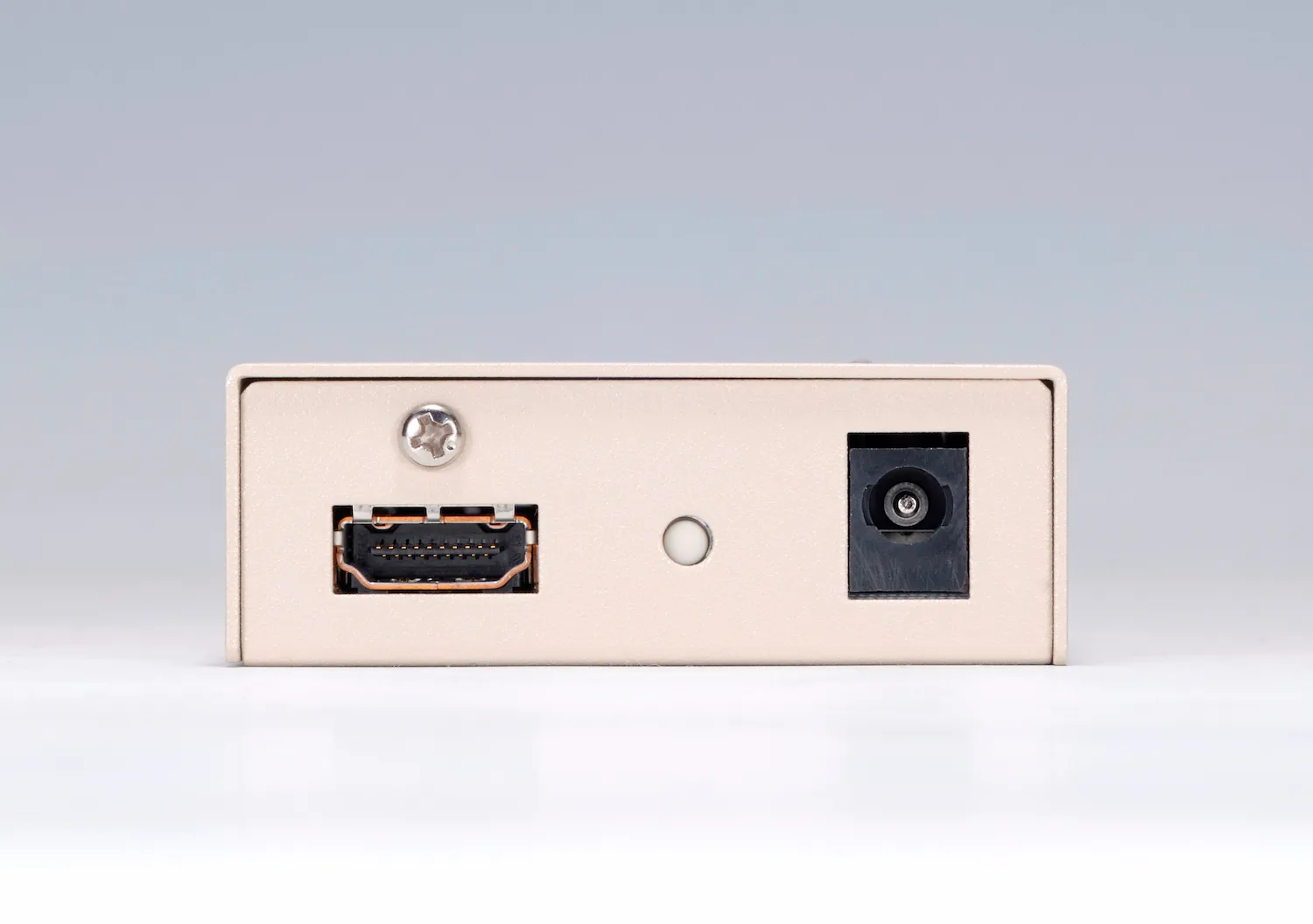

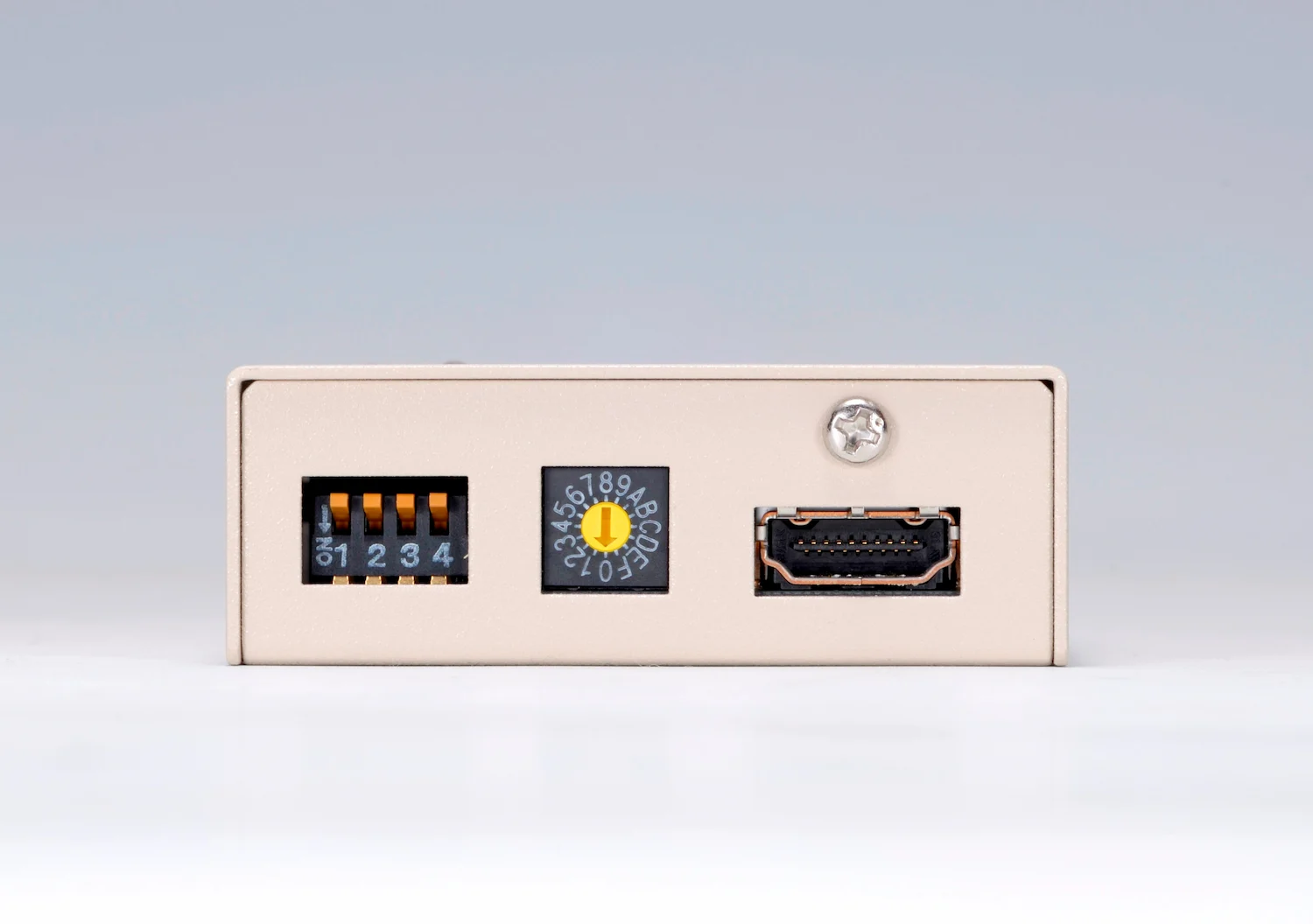

入出力コネクタ HDMI　TypeA 19ピンレセプタクルコネクタ
EDIDモード設定 プリセットデータとして以下の解像度を最大解像度とする EDID を選択することができます。
3,840×2,160@60/4:4:4、3,840×2,160@60/HDR、3,840×2,160@60/4:2:0、3,840×2,160@30、
4,096×2,160@60/4:4:4、4,096×2,160@60/HDR、4,096×2,160@60/4:2:0、4,096×2,160@24、
1,920×1,080p、など。
また本機の HDMI 出力端子に接続されたモニターなどの EDID を読み取って記憶し、
そのデータを使用することも可能です。
（各プリセットデータのタイミングは CEA-861 および VESA DMT 規格に各々準拠しています。）
ケーブル補償距離 3,840×2,160@60/4:4:4/24bits 入力側：10m 出力側：5m
3,840×2,160@60/4:2:0/24bits 入力側：20m 出力側：5m
1,920×1,080p/24bits 入力側：30m 出力側：10m
※弊社内の環境で測定した目安の値ですので、すべての環境でのケーブル長を保証するものではありません。
※4K@60P/4:4:4 の視聴には18 Gbps での伝送が確認されたハイスピードHDMI ケーブルが必要です
電源 DC 5 V 0.3
消費電力 1.5W（最大）
質量 約150g
外形寸法 幅70 mm×高さ23 mm×奥行き65 mm（突起部は含まない）
付属品 AC 100 V 27 VA 50Hz・60Hz国内専用ACアダプター1個（5 V 2.3 A出力・ロック機構付き）、
HDMI ケーブル(High Speed HDMI Cable with Ethernet) 1 m 1 本、
HDM ケーブル抜け止め金具（CL-1）2 個、結束バンド 2 本
発売開始年月 2021年6月
  1. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
